Électricité

Préparer les installations électriques sur un plan présente des avantages essentiels en organisation des travaux, respect des normes qui se fait naturellement, gain de temps. Sans parler des avantages annexes : relation avec le client, devis plus précis, …etc. Le plan avec les smarts symboles placés dessus, contient toute l’information liée à l’installation, si bien qu’il ne suffit plus que d’un clic pour obtenir chacun des documents :

Le plan lui-même et la synchronisation avec votre logiciel de devis actuel

Le contrôle de la conformité aux normes
Le schéma unifilaire
Le plan du coffret
Les étiquettes
Le calcul des longueurs des conduits, des fils/câbles contenus,
…etc

Mieux que cela, certains traitements tel que le schéma unifilaire complété, serait trop fastidieux à obtenir autrement que automatiquement.

Fonctions de récupération des plans existants

Les formats images et vectoriels :

Plans scannés,
Formats images : PDF, BMP, JPEG, PNG, GIF
FormatsAutocad© DWG, DXF

Les fonctions :

Mise à l’échelle du plan
Outils de cotation, plan de réservation, prédalles…
Organisation du plan par zone et/ou par pièce
Multi-folios
Multi étages

Le Schéma unifilaire complété obtenu à partir des smarts symboles du plan

Un ensemble correspond à une fonction électrique telle que, par exemple, Eclairage Va et Vient 3 LEDs. Les symboles sont intelligents dans ce sens où leurs caractéristiques électriques leur sont attachées. Ils arrivent sur le plan, avec leurs interconnexions, qu’il faut glisser vers leur emplacement définitif sur le plan. Lorsque tous les ensembles sont placés, on obtient le plan renseigné. Celui-ci contient toutes les informations suffisantes pour tous les traitements automatiques ultérieurs : schéma, armoire/coffret, …etc.
Bibliothèque de symboles électriques courants forts, faibles, VDI, domotique, alarmes
Gestion de l’affichage par calques
Légende de symboles automatique

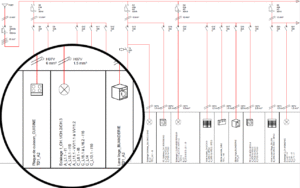

Le Schéma unifilaire complété obtenu à partir des smarts symboles du plan

Le schéma unifilaire complété est le schéma unifilaire classique, complété jusqu’à réunir sur un même document graphique, familier de tous les électriciens, toutes les informations nécessaires au contrôle de l’installation par rapport à la norme C15-100 et ses 5 amendements. Le schéma unifilaire complété devient alors un véritable tableau de bord de l’installation. Ajouter toutes ces informations manuellement serait fastidieux. C’est pourquoi elles sont récupérées automatiquement à partir des smarts symboles du plan. L’intégration Plan/Schéma/Tableau prend alors tout son sens.

La norme C15-100 et le schéma complété

La vérification de conformité de l’installation par rapport à la norme C15-100 et ses amendements intervient à 3 niveaux :

Au niveau de chaque pièce, la norme impose un minimum d’appareillages
Au niveau du schéma, les protections par rapport aux sections des fils et appareils alimentés
Ceci ne suffit pas. Pour vérifier, par exemple le nombre de PC (prises de courant) alimentées par un disjoncteur selon la section des fils, il faut compléter le schéma unifilaire avec les repères de tous les appareils alimentés, et sections, …etc. toutes les informations nécessaires à le vérification automatique et visuelle de l’installation. Compléter le schéma unifilaire ne peut se faire qu’automatiquement à partir du plan. Ce serait infaisable autrement, car trop fastidieux.

Le devis et la facturation agréée

Il existe de nombreux logiciels de devis sur le marché, qui se ressemblent souvent, souvent très bons. Quel est le meilleur ? c’est celui que vous aimez, que vous maitrisez, donc celui que vous utilisez actuellement (sauf, bien sûr, si vous n’êtes pas satisfait et que vous souhaitez changer). Les logiciels DESA génèrent un chiffrage par tranche (pièce et/ou zone), qui peut s’afficher dans Excel et/ou se synchroniser avec votre logiciel de devis/gestion commerciale :

EBP,
Batigest,
Multidevis,
Vosfactures,
Codial (en préparation),
Excel, …etc.
Autres, nous consulter.

La synchronisation peut se faire du plan vers le logiciel de devis, et dans l’autre sens, du logiciel de devis vers le logiciel DESA, en gardant les identifiants de votre logiciel.
